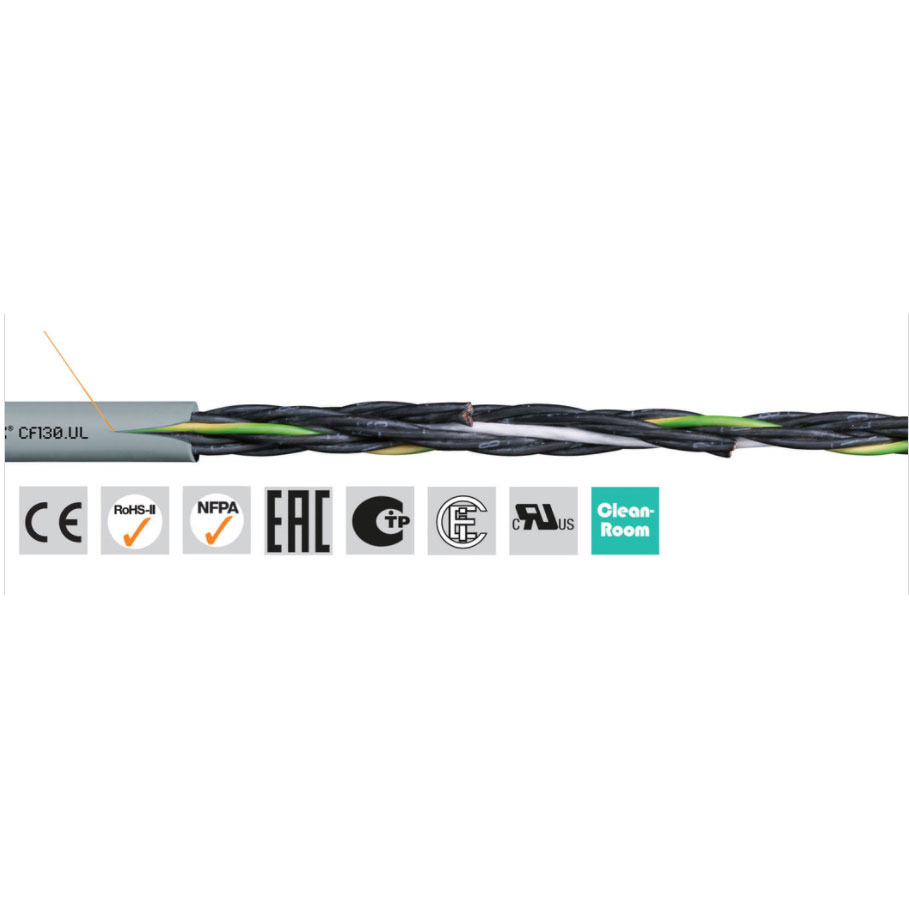

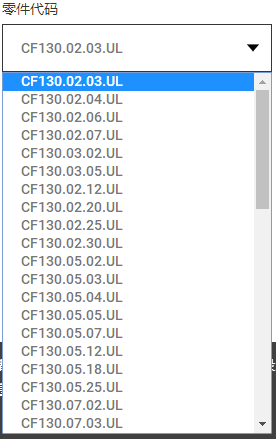

應用要求: 適合中等負載的應用 外護套: PVC 阻燃 無硅 耐油性: 無抗油性 CFRIP? chainflex? 高柔性電纜等級: 4.4.1.2 以下數據以CF130.02.03.UL 為列舉!!!
| 往返運動* | 5 百萬 | 750 萬 | 1000 萬 | |||
|---|---|---|---|---|---|---|
| 溫度， | < 10 米 | ≥ 10 m | < 10 米 | ≥ 10 m | < 10 米 | ≥ 10 m |
| 從/至[°C] | 最小彎曲半徑 [系數 x d] | 最小彎曲半徑 [系數 x d] | 最小彎曲半徑 [系數 x d] | |||
| +5 / +15 | 10 | 12,5 | 11 | 13,5 | 12 | 14,5 |
| +15 / +60 | 7,5 | 10 | 8,5 | 11 | 9,5 | 12 |
| +60 / +70 | 10 | 12,5 | 11 | 13,5 | 12 | 14,5 |

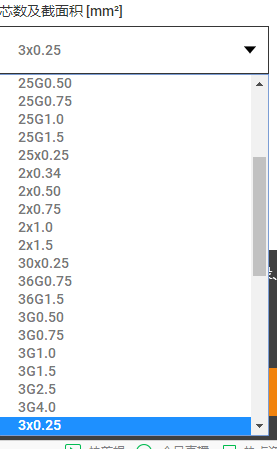

| 芯數及截面積 [mm2] | 3x0.25 |
| 外徑最大 | 5.0 毫米 |
| 銅指數 | 8 千克/千米 |
| 重量 | 24.0 千克/千米 |
| 最小彎曲半徑，拖鏈（系數） | 7.5 x d | |
| 拖鏈最小彎曲半徑 | 37.5 毫米 | |
 | 最小彎曲半徑，柔性（系數） | 6.0 x d |
 | 最小彎曲半徑，柔性 | 30.0 毫米 |
 | 最小彎曲半徑，固定（系數） | 4.0 x d |
 | 最小彎曲半徑，固定 | 20.0 毫米 |
| 溫度，拖鏈最小 | 5 °C | |
| 溫度，拖鏈最大 | 70 °C | |
 | 溫度，柔性 | -5 °C至+70 °C（符合EN 60811-504標準） |
 | 溫度，固定 | -15 °C至+70 °C（符合DIN EN 50305標準） |
 | v最大，架空 | 3 m/s |
 | v最大，滑動 | 2 m/s |
 | a最大 | 20 m/s2 |
 | 行程 | 達50米的行程 |
 | Torsion | ± 90°，電纜長1米 |
 | 導體 | 裸銅線制成的細線絞合導線（符合 DIN EN 60228 標準） |
 | 芯線絕緣 | 高機械性能TPE混合物 |
 | 芯線結構 | 芯線以短節距絞合在一起 |
 | 芯線識別 | 顏色代碼符合 DIN 47100 標準 |
 | 外護套 | 低粘性的 PVC 基混合材料，符合拖鏈要求（符合 EN50363-4-1 標準）。 |
| 護套顏色 | 銀灰色（類似RAL 7001） | |
 | CFRIP® | 快速剝皮：外部護套處的CFRIP®開口條 |
 | 額定電壓 | 300/500 V |
 | 測試電壓 | 2.000 V（符合DIN EN 50395標準） |
| 分類 | 4.4.1.2級 | |
 | 耐油性 | 無抗油性 |
| | 阻燃 | 符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1標準 |
| | 無硅 | 不含會影響涂料附著力的硅（符合PV 3.10.7 – 1992版標準）。 |
 | UL/CSA | 型號10493和20200，300V，60°C |
| | NFPA | 符合NFPA 79-2012第12.9章的標準 |
| | EAC | 經認證編號TC RU C-DE. ME77.B.01254 |
| | CTP | 經認證編號C-DE. PB49.B.00416 |
| | 無鉛 | 符合2011/65/EU（RoHS II）標準 |
| | CEI | 符合CEI 20-35標準 |
| | 無塵室 | 符合ISO 1級標準。外護套材料符合CF130.15.07.UL標準，通過IPA依照標準14644-1進行的測試 |
| | CE | 符合2014/35/EU標準 |
| 500萬次往返運動，+5°C/+ 15°C和行程距離<10米時具有最小彎曲系數 | 10.0 x d |
| 500萬次往返運動，+5°C/+ 15°C和行程距離≥10米時具有最小彎曲系數 | 12.5 x d |
| 500萬次往返運動，+15°C/+ 60°C和行程距離<10米時具有最小彎曲系數 | 7.5 x d |
| 500萬次往返運動，+15°C/+ 60°C和行程距離≥10米時具有最小彎曲系數 | 10.0 x d |
| 500萬次往返運動，+60°C/+ 70°C和行程距離<10米時具有最小彎曲系數 | 10.0 x d |
| 500萬次往返運動，+60°C/+ 70°C和行程距離≥10米時具有最小彎曲系數 | 12.5 x d |
| 750萬次往返運動，+5°C/+ 15°C和行程距離<10米時具有最小彎曲系數 | 11.0 x d |
| 750萬次往返運動，+15°C/+ 15°C和行程距離<10米時具有最小彎曲系數 | 8.5 x d |
| 750萬次往返運動，+15°C/+ 60°C和行程距離≥10米時具有最小彎曲系數 | 11.0 x d |
| 750萬次往返運動，+5°C/+ 15°C和行程距離≥10米時具有最小彎曲系數 | 13.5 x d |
| 750萬次往返運動，+60°C/+ 70°C和行程距離<10米時具有最小彎曲系數 | 11.0 x d |
| 750萬次往返運動，+60°C/+ 70°C和行程距離≥10米時具有最小彎曲系數 | 13.5 x d |
| 1000萬次往返運動，+5°C/+ 15°C和行程距離<10米時具有最小彎曲系數 | 12.0 x d |
| 1000萬次往返運動，+5°C/+ 15°C和行程距離≥10米時具有最小彎曲系數 | 14.5 x d |
| 1000萬次往返運動，+15°C/+ 60°C和行程距離<10米時具有最小彎曲系數 | 9.5 x d |
| 1000萬次往返運動，+15°C/+ 60°C和行程距離≥10米時具有最小彎曲系數 | 12.0 x d |
| 1000萬次往返運動，+60°C/+ 70°C和行程距離<10米時具有最小彎曲系數 | 12.0 x d |
| 1000萬次往返運動，+60°C/+ 70°C和行程距離≥10米時具有最小彎曲系數 | 14.5 x d |
